Märklin Elektrolokomotive - BR E 44 - Artnr. 3011 |
|
Vorbild |
|
|

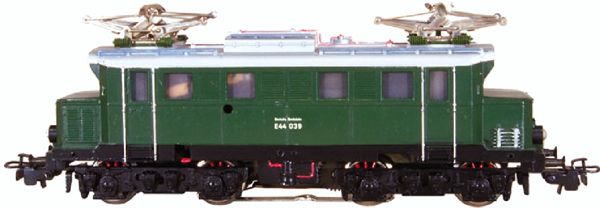

Modell |
|
|
|
OVP |
|
|
|
Bilder für CS-2
+ 3 |
|
Bild für die
CS-2 + 3: |
|
|
|
Beschreibung |
|
Epoche: |
3 |
Artikelnummer: |
3011 |
UVP Erscheinungsjahr: |
??,?? € |
Baureihe: |
E 44 / 144 |
Bahngesellschaft: |
DB=Deutsche
Bundesbahn
|
Einsatz als: |
Elektro-Personenzug-Lokomotive |
Höchstgeschwindigkeit: |
90 Km/h |
Fahrgestell: |
Guss schwarz |
Gehäuse: |
Guss grün |
Antrieb: |
analog |
Motor: |
Großer Scheibenkollektor (LFCM =
Large
Flat Collector Motor) |
Angetriebene Achsen: |
2 |
Achsenfolge: |
1' B 1' |
Gewicht: |
700 Gramm |
Länge über Puffer: |
165 mm |
Decoder: |
nein |
Werksadresse: |
keine |
Funktionen der
F-Tasten: |
F0= |
F1= |
F2= |
F3= |
F4= |
F5= |
F6= |
F7= |
F8= |
F9= |
F10= |
F11= |
F12= |
F13= |
F14= |
F15= |
F16= |
|
|
Variante 3011.01: |
Bauzeit 1954 -
1955
Lok mit Betriebsnr. E 44 039
Die Personenzuglokomotive besitzt ein beige-grau-farbenes
Dach. Es befinden sich beidseitig je ein Schmierloch für
die Ankerwelle an den Seiten. Die Maschine besitzt
erhabene Aufschriften wie die Betriebsnr. E 44 039 und
Märklin SET 800. Fenster sind mit Cellonscheiben
hinterlegt. Die Lokomotive hat ein
Zweilichtspitzensignal an beiden Stirnseiten, so wie 2
Stück Stromabnehmer des Typs 6. Auf dem Dach befinden
sich hellblaue Laufbretter und rote Dachleitungen. Die
dritte Stirnlampe ist silberfarben angedeutet. Ein
Lichtwechsel erfolgt mit der Fahrtrichtungsänderung. Die
Lok hat einen roten Handschalthebel, zum Wechseln der
Fahrrichtung. An jedem Vorlaufgestell befindet sich ein
kurzer Schleifer. Die Kupplung vorne ist ein Typ 5 B und
hinten der Typ 5 A. |
Variante 3011.02: |
Bauzeit 1956
Lok mit Betriebsnr. E 44 039
Wie die Variante 3011.1, jedoch mit neuen Kupplungen für
vorne und hinten des Typs 6 A.
Ab 1956 erhielt die Lokomotive die Artikelnummer 3011. |
Variante 3011.03: |
Bauzeit 1957 -
1958
Lok mit Betriebsnr. E 44 039
Wie die Variante 3011.2, jedoch wurden die
Vorlaufgestelle mit integrierten Kupplungen und
Schienenräumern geändert. Des weiteren wurde die
Lokomotive nur noch mit einem langen Schleifer
ausgeliefert. Die Dachlaufbretter in graublau montiert.
Ebenfalls wurden die Kupplungen geändert in den Typ 6 B. |
Variante 3011.04: |
Bauzeit 1958 -
1961
Lok mit Betriebsnr. E 44 039
Wie die Variante 3011.1, jedoch wurden das Dach in
silbergrau lackiert und der Handschalthebel in schwarz. |
Variante 3011.05: |
Bauzeit 1964 -
1966
Lok mit Betriebsnr. E 44 039
Wie die Variante 3011.4, jedoch ohne erhabene
Aufschriften wie SET 800, Deutsche Bundesbahn und die
Betriebsnr. E 44 039 sie wurden aufgedruckt. Die
Dachlaufbretter wurden ebenfalls wieder in hellblau
gefertigt. Die Lok erhielt einen HAMO Stempel auf der
Unterseite eines Drehgestells. Die Pantographen wurden
auch wieder geändert in den Typ 6. |
Variante 3011.06: |
Bauzeit 1966 -
1967
Lok mit Betriebsnr. E 44 039
Wie die Variante 3011.5, jedoch sind nun alle
Aufschriften in gedruckter Ausführung. Die
Dachlaufbretter wurden schon wieder geändert, jetzt in
grau. Des weiteren wurden die Lüftungsschlitze an den
Stirnseiten abgeschrägt. Der Handschalthebel entfiel ab
1966.
Ab 1968 wurde die Maschine nicht mehr produziert. Sie
wurde von 1972 - 1980 nochmal als Teilesatz
ausgeliefert. Erhältlich unter der Artikelnummer 3911. |
|
|
Verschleißteile & Ersatzteile |
|
Bezeichnung |
Menge |
Artikelnummer |
Haftreifen
Plastik (transparent): |
2 Stück |
7145 |
Haftreifen
Gummi (schwarz): |
2 Stück |
7154 |
Schleifer
einschl.
Variante 2: |
2 Stück |
20030 |
Schleifer ab
Variante 3:: |
1 Stück |
7173 |
Pantograph: |
2 Stück |
20780 |
Leuchtmittel: |
2 Stück |
60000 / neue
Nr. 600100 |
Motorbürsten: |
1 Satz |
60030 bzw.
600300 |
Fahrtrichtungsschalter bis 1957: |
1 Stück |
21175 bzw.
211750 |
Fahrtrichtungsschalter ab 1958: |
1 Stück |
20824 bzw.
208240 |
Schaltschiebefeder |
1 Stück |
7194 |
Kupplung: |
2 Stück |
20771 (nur
komplett mit Radsatz) |
Raucheinsatz: |
nicht
vorgesehen! |
nicht vorgesehen! |
|
|
Digitaler Umbausatz Hochleistungsantrieb (HLA) LFCM |
|
Bezeichnung |
Menge |
Bestellnummer |
Digitaler
HLA-Motor-Umrüstsatz: |
1 Stück |
60944 |
Anker 5 polig mit 7 Zähnen: |
1 Stück |
214118 |
Motorschild: |
1 Stück |
210881 |
Permanentmagnet: |
1 Stück |
210882 |
Zylinder-Schraube
3 X
12 mm |
2 Stück |
784810 |
Lötfahne als Massestützpunkt: |
1-2 Stück je
nach Bedarf |
212230 |
Entstördrossel 3,9µH: |
2 Stück |
516520 |
Steckfassung für Steckbirnchen: |
2 Stück |
604180 |
Lampenhalter für Steckbirnchen
(alternativ): |
2 Stück |
276770 |
Steckbirnchen 16 - 22 Volt: |
2 Stück |
610080 |
Rauchgenerator: |
nicht
vorgesehen! |
nicht vorgesehen! |
|
Hinweis zum Umbau auf HLA:
Wurde von mir noch nicht umgebaut! |
|
|
|
Digitaler Umbausatz nur mit Permanentmagnet LFCM |
|
Bezeichnung |
Menge |
Artikelnummer |
Märklin |
1 Stück |
220560 |
ESU |
1 Stück |
51960 |
TAMS |
1 Stück |
70-04100-01 |
|
|
Unterlagen |
|
Bezeichnung |
Artikelnummer |
Ersatzteilblatt: |
|
Betriebsanleitung: |
|
|
|
Bilder & Daten für WinDigiPet (WDP) |
|
Bild für WinDigiPet: |
|
Daten für die WDP
Datenbank: |
A = ?,? cm
B = 16,5 cm
C =
?,? cm |
|
|
|
|
Für die Richtigkeit und
Vollständigkeit aller Angaben,
so wie die Lieferfähigkeit der o. g.
Ersatzteile,
übernehme ich weder eine Haftung noch eine
Garantie !!!
Sollten sich Fehler eingeschlichen haben, werden diese
nach kurzer Info von Ihnen, sofort korrigiert. |
Stand 2015-09-04 |
