Märklin Elektrolokomotive - BR E18 - Artnr. 3024 |
|

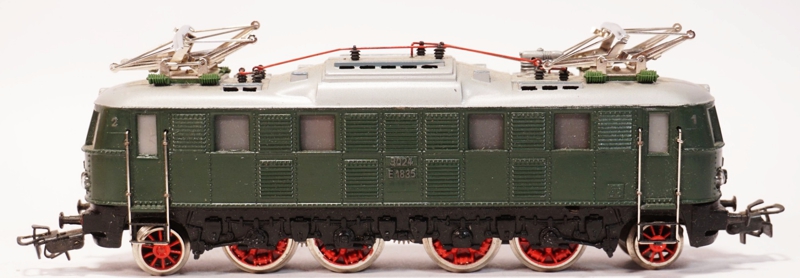

Das Modell |
|
|
|
Das Vorbild |
|
|
|
Bilder für CS2 und WDP |
|

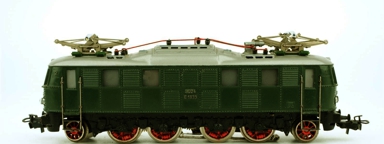

Bild für die CS-2: |
|

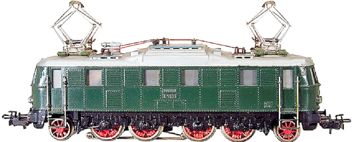

Bild für WinDigiPet: |
|
|
|
Beschreibung |
|
Epoche nach NEM: |
3 |
Artikelnummer: |
3024 |
Baureihe: |
E 18 35 |
Bahngesellschaft: |
DRG |
Einsatz als: |
Schnellzug-Elektrolokomotive |
Höchstgeschwindigkeit: |
150 |
Fahrgestell: |
Guss schwarz |
Gehäuse: |
Guss grün |
Antrieb: |
Analog |
Motor: |
Großer
Scheibenkollektor (LFCM = Large
Flat Collector Motor) |
Angetriebene Achsen: |
2 |
Achsenfolge: |
1' Do 1' |
Gewicht: |
??? |
Länge über Puffer: |
178 mm |
Decoder Serienmäßig: |
nein |
Adresse ab Werk: |
keine |
Funktionen der F-Tasten: |
F0= |
F1= |
F2= |
F3= |
F4= |
F5= |
F6= |
F7= |
F8= |
F9= |
F10= |
F11= |
F12= |
F13= |
F14= |
F15= |
F16= |
|
|
Variante 3024.01: |
Bauzeit 1959
Lok mit Betriebsnummer E 1835
Das grüne Gehäuse besitzt ein silbergraues Dach mit
braunen Isolatoren und Leitungen. Die Pantographen des
Typs 6 sind mit grünen Isolatoren ausgestattet. Alle
Fenster sind mit Cellon hinterlegt. Die Lokomotive
verfügt über ein Zweilichtspitzensignal, dass mit der
Fahrtrichtung wechselt. Es befindet sich ein roter
Handschalthebel in Fahrtrichtung 1
rechts. Die Lampenhalter bzw. Blenden sind mit einer
schwarzen Schraube befestigt. Die Griffstangen und
Stufen sind separat angesetzt. Die Beschriftung und an
den Seiten und Stirnseiten, MÄRKLIN,
3024, Märklin-Fahrad-Logo und
E1835 sind erhaben
silberfarben ausgeführt, ebenso die
Führerstandskennzeichnung 1 &
2.
Das schwarze Fahrgestell mit der Kupplung 6B besitzt
rote Speichenräder sowie einen silberfarbenen
Zierstreifen. |
Variante 3024.02: |
Bauzeit 1965
Lok mit Betriebsnummer E 1835
Ausführung wie Variante 3024.01, jedoch ist das Dach
silberfarben lackiert. Alle erhabenen Aufschriften sind
nun grün lackiert, bis auf die Betriebsnummer, diese
blieb silberfarben.
Bei dieser Ausführung befindet sich auf dem Fahrgestell
ein HAMO Stempel. Mit der Artikelnummer 3924 kam von
1972 - 1980 ein Teilebausatz auf dem Markt. |
|
|
Verschleißteile & Ersatzteile |
|
Bezeichnung |
Menge |
Bestellnummer |
Haftreifen: |
2 Stück |
7148 |
Schleifer: |
1 Stück |
7174 |
Pantograph: |
2 Stück |
20780 |
Leuchtmittel: |
4 Stück |
60000 |
Bürsten: |
1 Satz |
60030 |
Fahrrichtungsschalter: |
1 Stück |
20824 |
Raucheinsatz: |
nicht vorgesehen! |
nicht vorgesehen! |
|
|
Digitaler Umbausatz Hochleisungsantrieb (HLA) |
|
Bezeichnung |
Menge |
Bestellnummer |
Digitaler HLA-Motor-Umrüstsatz: |
1 Stück |
60904 |
Anker 5 polig mit
7 Zähnen: |
1 Stück |
214118 |
Motorschild: |
1 Stück |
210881 |
Permanentmagnet: |
1 Stück |
210882 |
Zylinder-Schraube 3,0 X
12mm |
2 Stück |
784810 |
Lötfahne als Massestützpunkt: |
1-2 Stück je
nach Bedarf |
212230 |
Entstördrossel 3,9µH: |
2 Stück |
516520 |
Steckfassung für Steckbirnchen: |
2 Stück |
604180 |
Lampenhalter für Steckbirnchen
(alternativ): |
2 Stück |
276770 |
Steckbirnchen 16 - 22 Volt: |
2 Stück |
610080 |
Rauchgenerator: |
nicht
vorgesehen! |
nicht vorgesehen! |
|
Hinweis zum Umbau auf HLA:
Wurde von mir noch nicht umgebaut! |
|
|
|
Digitaler Umbausatz nur mit Permanentmagnet |
|
Bezeichnung |
Menge |
Artikelnummer |
Märklin |
1 Stück |
220560 |
ESU |
1 Stück |
51961 |
TAMS |
1 Stück |
70-04100-01 |
|
|
Unterlagen |
|
Bezeichnung |
Download |
Ersatzteilblatt: |
|
Betriebsanleitung: |
Bitte hier wieder mal um
eure Mithilfe,
da ich eine diese nicht besitze
bzw. habe. |
|
|
Für die Richtigkeit und
Vollständigkeit aller Angaben,
so wie die Lieferfähigkeit der o. g.
Ersatzteile,
übernehme ich weder eine Haftung noch eine
Garantie !!!
Sollten sich Fehler eingeschlichen haben, werden diese
nach kurzer Info von Ihnen, sofort korrigiert. |
|
|
