Märklin Dampflokomotive - BR 74 - Artnr. 3095 |
|
|
| Vorbild |
|
|
 |
| |
| Modell |
| |
 |
|
|
| OVP |
|
|
   |
| |
| Bilder für CS2 und WDP |
|
|
| Bild für die
CS-2: |
 |
|
|
|
| Beschreibung |
|
|
| Artikelnummer: |
3095 |
| Baureihe: |
74 |
| UVP Erscheinungsjahr: |
19,00 € |
| Epoche: |
3 |
| Bahngesellschaft: |
DB |
| Einsatz als: |
Personen-Tenderlokomotive-Lokomotive |
| Höchstgeschwindigkeit: |
80 Km/h |
| Länge über Puffer: |
135 mm |
| Gewicht: |
245 Gramm |
| Gehäuse: |
Kunststoff schwarz |
| Fahrgestell: |
Guss schwarz |
| Angetriebene Achsen: |
3 |
| Achsenfolge: |
1'C |
| Motor: |
SFCM=Small Flat
Collector Motor=Kleiner Scheiben Kollektor Motor |
| Antrieb: |
Analog |
| Ansteuerung: |
Fahrtrichtungsschalter |
| Decoder: |
keinen |
| Protokolle: |
keine |
| Werksadresse: |
keine |
| Funktionen der F-Tasten: |
| F0= |
F1= |
F2= |
| F3= |
F4= |
F5= |
| F6= |
F7= |
F8= |
| F9= |
F10= |
F11= |
| F12= |
F13= |
F14= |
| F15= |
F16= |
|
|
| Variante 3095.01: |
Bauzeit 1968
Lok mit Betriebsnummer 74 1070
Das schwarze Kunststoffgehäuse besitz ein angegossenen
Dachaufbau. Alle Kessel An- und Aufbauten sind mit
angegossen. die Fenster sind ohne Verglasung. Der Tender
Aufsatz besitzt eine Kohlenattrappe. Die Lokomotive
besitz ein Dreilichtspitzensignal, dass aber nur an der
Front funktionell ist. Das hintere ist silbern ausgelegt
und funktionslos. Alle Aufschriften befinden sich auf
erhabenen Flächen und sind weis aufgedruckt. Der untere
Rahmenteil des Gehäuses ist Kantig rot.
Das schwarze Gußfahrgestell wird von drei Achsen über
Zahnräder angetrieben. Haftreifen befinden sich nur auf
den Rädern der hinteren Achse. Die Treibräder verfügen
über rote gerade Gegengewichte. Der Vorläufer sowie die
Räder verfügen über rote Speichenräder. Das Gestänge ist
Teilweise rot hinterlegt. Auf den schwarzen Zylinder,
befinden sich auf erhabenen Flächen, die Märklin-Symbole.
Die Pufferbohlen sind rot lackiert. Die verbaute
Kupplung vorne entspricht dem Typ 6D und hinten 6B. |
| Variante 3095.02: |
Bauzeit von
1969 - 1972
Lok mit Betriebsnummer 74 701
Ausführung wie Variante 3095.01, jedoch bekam die
Lokomotive eine neue Betriebsnummer und zwar
74 701. |
| Variante 3095.03: |
Bauzeit von
1973 - 1976
Lok mit Betriebsnummer 74 701
Ausführung wie Variante 3095.02, jedoch besitzen die
Treibräder nun runde Gegengewichte. Das Märklin Logo
verschwindet auf den Zylindern und übrig bleibt eine
erhaben Fläche. |
| Variante 3095.04: |
Bauzeit von
1977 - 2003
Lok mit Betriebsnummer 74 701
Ausführung wie Variante 3095.03, jedoch wurde das
mittlere Treibrad mit einem großen runden Gegengewicht
ausgeliefert. |
| Variante 3095.05: |
Bauzeit 1998
Lok mit Betriebsnummer 74 690
Ausführung wie Variante 3095.04, jedoch die Personen und
Güterzugpackung 29436, bekam die Maschine neben einer
neuen Betriebsnummer 74690, auch einen Deltadecoder
verbaut. |
| Variante 3095.06: |
Bauzeit von
1998 - 2000
Lok mit Betriebsnummer 34
Ausführung wie Variante 3095.05, jedoch für die
Zugpackungen 29175 und 29176, bekam die Lokomotive unter
anderem eine neue Betriebsnummer 34.
Des weiteren erhielt die Lok das Märklin Logo über der
Betriebsnummer. Das Kunststoffgehäuse wurde dunkelblau,
nur das Dach, vordere Kesselbereich und Schlot blieben
schwarz. |
| Variante 3095.07: |
Bauzeit von
2000 - 2001
Lok mit Betriebsnummer 34
Ausführung wie Variante 3095.06, jedoch für die
Zugpackungen 29175 und 29176, bekam die Lokomotive unter
anderem einen Aufdruck auf den Wasserkästen in Gold. Es
handelt sich um das alte Märklin Logo mit der Aufschrift
märklin und darunter
1895 - 1999. |
| Variante 3095.08: |
Bauzeit 2000
Lok mit Betriebsnummer 74 690
Ausführung wie Variante 3095.04, jedoch für die
Museumswiedereröffnung im Jahr 2000, wurde eine
Zugpackung mit der Artikelnummer 29437 aufgelegt. Diese
war nur exklusive im Museum erhältlich. Die weiße
Beschriftung bestand aus folgender Aufschrift:
Erste Fahrt der neuen Museumsbahn.
Diese Befand sich an den Seiten der Wasserkästen. |
|
|
|
|
Verschleißteile & Ersatzteile |
|
|
|
Bezeichnung |
Menge |
Bestellnummer |
| Haftreifen: |
2 Stück |
7153 |
| Schleifer: |
1 Stück |
7185 |
| Pantograph: |
Nicht vorgesehen! |
Nicht vorgesehen! |
| Leuchtmittel: |
1 Stück |
600100 |
| Motorbürsten: |
1 Satz |
600300 |
|
Fahrrichtungsschalter: |
1 Stück |
208240 |
|
Schaltschiebefeder: |
1 Stück |
7194 |
|
Kupplung vorne: |
1 Stück |
225320 |
|
Kupplung hinten: |
1 Stück |
218420 |
| Raucheinsatz: |
Nicht vorgesehen! |
Nicht vorgesehen! |
|
|
|
|
Digitaler Umbausatz Hochleistungsantrieb (HLA) SFCM |
|
|
|
Bezeichnung |
Menge |
Bestellnummer |
| Digitaler
HLA-Motor-Umrüstsatz: |
1 Stück |
60943 |
| Anker 5 polig
mit 8 Zähnen: |
1 Stück |
210888 |
| Motorschild: |
1 Stück |
224613 |
|
Permanentmagnet: |
1 Stück |
224615 |
| Motorbürsten: |
1 Satz |
601460 |
|
Zylinder-Schraube 2,0 X 12mm |
2 Stück |
785140 |
| Lötfahne als
Massestützpunkt: |
1-2 Stück je
nach Bedarf |
231470 |
| Entstördrosseln
3,9µH: |
2 Stück |
516520 |
| Steckfassung
für Steckbirnchen: |
2 Stück |
604180 |
| Lampenhalter
für Steckbirnchen (alternativ): |
2 Stück |
276770 |
| Steckbirnchen
16 - 22 Volt: |
2 Stück |
610080 |
| Rauchgenerator: |
Nicht
vorgesehen! |
Nicht vorgesehen! |
|
|
|
|
|
|
Digitaler Umbausatz nur mit Permanentmagnet SFCM |
|
|
| Bezeichnung |
Menge |
Artikelnummer |
| Märklin |
1 Stück |
220450 |
| ESU |
1 Stück |
51961 |
| TAMS |
1 Stück |
70-04200-01 |
|
|
|
|
Unterlagen |
|
|
|
Bezeichnung |
Download |
|
Ersatzteilblatt: |
 |
|
Betriebsanleitung: |
|
|
|
|
| Bilder & Daten für WinDigiPet (WDP) |
|
|

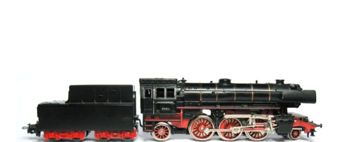

| Bild für
WinDigiPet: |
 |
| Daten WDP
Datenbank: |
A = 3,3 cm
B = 13,5 cm
C = 2,5 cm |
 |
|
|
|
|
Für die Richtigkeit und
Vollständigkeit aller Angaben,
so wie die Lieferfähigkeit der o. g.
Ersatzteile,
übernehme ich weder eine Haftung noch eine
Garantie !!!
Sollten sich Fehler eingeschlichen haben, werden diese
nach kurzer Info von Ihnen, sofort korrigiert. |
|
Stand 2014-04-13 |
|
