CS-2 Anbindung an den PC mit WDP |
|
Hier sollen die
verschiedenen Verbindungsmöglichkeiten der CS-2 mit dem PC incl.
WDP dargestellt und erläutert werden. Ich gehe davon aus, dass
Ihr PC und Ihr Netzwerk funktionsfähig und alle Treiber
Ordnungsgemäß funktionieren. Falls Sie noch kein
funktionierendes Netzwerk besitzen, können Sie
HIER nach dieser Anleitung, Ihres einrichten und
Konfigurieren. Dass Ganze hier beruht auf Windows XP
Pro, WDP 2009.3 Pro und der CS-2 von Märklin. |
|
|
|
|
Verbindung
CS-2 > Modem/Router > PC > WDP |
|
Wenn man zwei oder mehrere PC´s in einem vorhandenen Netzwerk
mit der CS-2 verbinden möchte, geschieht dies in der Regel mit
einem Hub bzw. Switch. Das Hub/Switch entfällt dann aber wenn
Man ein Modem/Router besitzt um damit auch ins Internet zu gelangen. Der
grobe Unterschied dieser Verbindungsmöglichkeit besteht unter
anderem, dass es die Eigenschaften eines Switches und Modem fürs
Internet vereinigt. Hier muss man allerdings sehr viel Sorgfalt
bei den Einstellungen walten lassen.
Die Verbindung der einzelnen Komponenten geschieht mit einem
Patchkabel. Je höher die Cat-Bezeichnung, je mehr Daten können
dann störungsfrei übertragen werden, vorausgesetzt es ist alles dafür ausgelegt.
Meine Empfehlung sind generell mind. Cat6-Patch-Kabel für eine
schnelle und sichere Übertragung zu nehmen. |
|

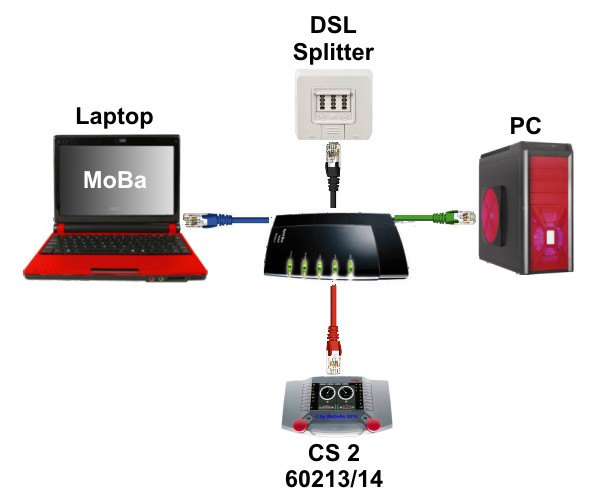

Prinzipdarstellung |
|
01.
Als erstes verbinden wir den MoBa-PC/Laptop und die CS-2 an das
Modem des Routers.
In unserem Fall handelt es sich hier um die
Fritz-Box der Firma AVM
02. Starten Sie danach bitte Ihren PC´s bzw. Laptop für die
Modellbahn-Steuerung
03. Nun sollte nach dem hochfahren des
MoBa-PC´s/Laptop eine Anzeige auf dem der Fritz-Box
aufleuchten
04. Starten sie Ihren Browser um in das
Konfigurations-Menü des Routers zu gelangen
05. Öffnen Sie dann in der Reihenfolge die
Netzwerk > IP-Einstellungen
06. In unserem Fall arbeiten wir im DHCP Modus,
dass bedeutet das der Router die IP-Adressen
automatisch vergibt. Geben sie vor wie Groß der
Adressbereich sein soll |
|

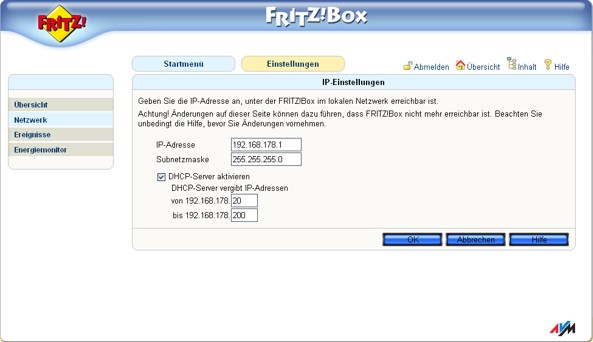

Bild zu Punkt
1 - 6 |
|
07. klicken Sie nun auf Netzwerk >
Geräte und Benutzer
08. Bitte notieren
Sie sich die IP-Adressen für die zu verbindenden Geräte (MoBa-PC
und CS-2)
IP-Adresse MoBa-PC:
192.168.178.021
IP-Adresse
CS-2:
192.168.178.025
Sudnetzmaske:
255.255.255.000 |
|

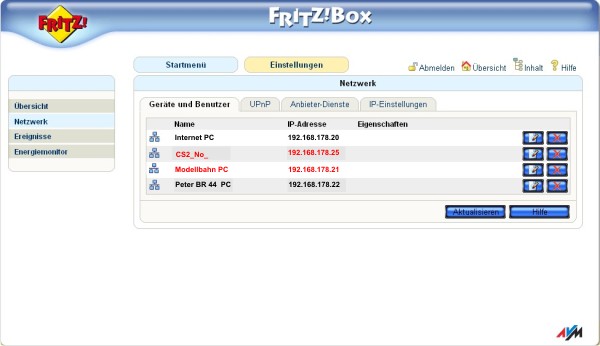

Bild zu Punkt 7 - 8 |
|
09. Öffnen Sie nun am MoBa-PC in der Reihenfolge die
Systemsteuerrung >
Netzwerkverbindung
10. Klicken Sie mit der rechten Maustaste auf
LAN-Verbindung und dann mit Links auf
Eigenschaften.
11. Einen Klick mit der rechten Maustaste auf
Internetprotokoll TCP/IP und danach auf
das Button
Eigenschaften. Dann
sollte dort das Fenster Eigenschaften von
Internetprotokoll zu sehen sein
12. Bitte tragen
Sie dort die IP-Adresse und die Subnetzmaske ein. In unserem
Falle die
IP-Adresse:
192.168.178.021
Sudnetzmaske:
255.255.255.000 |
|
Bild zu Punkt 9 - 12 |
|
13. Schließen Sie alle geöffneten Fenster auf
Ihrem Bildschirm und starten Sie Ihre CS-2
14. Gehen Sie in das Menu Setup
und danach auf IP, dann
sollte Ihr Bildschirm wie unten aussehen
15. Die Zieladresse ist die Netzwerkadresse
Ihres PC´s die Sie sich unter
Punkt 07 notiert haben
16. Geben Sie folgendes in die freien Felder der
CS-2 ein
Adress-Vergabe: manuell
CS-IP-Adresse:
192.168.178.025
CS-IP-Netzmaske:
255.255.255.000
Gateway starten:
Häkchen setzen
Ziel-Adresse:
192.168.178.021
17.
Den Haken bei Gateway als letztes aller Eingaben setzen und neu
booten
18.
Ein Tipp aus meiner Erfahrung mit
der CS-2.
Sie gebockte bei den eingegeben Daten, sie zu
speichern.
Habe sie dann nach jeder Eingabe neu gebootet und siehe
da, es funktionierte
19. Das ganze sollte dann wie auf dem Bild
unten aussehen |
|
Bild zu Punkt 13 - 19 |
|
20. Nun starten Sie WDP auf Ihrem PC/Laptop |
21. Öffnen Sie dort die Systemeinstellung
und klicken auf den Reiter Digitalsysteme 1-4 |
22. Tragen Sie unter 1. Digitalsystem
die Märklin Central Station 2
ein |
23. Unter Anschluss IP-Adresse tragen
Sie bitte 192.168.178.025
ein |
24. Verlassen Sie nun die Systemeinstellung mit dem Button
Speichern und dann Schließen |
25. Schließen Sie nun alle Fenster und starten WDP neu |
26. Nach dem Neustart von WDP, sollte nun die CS-2 angemeldet
sein. |
27. Mit dem Schnittstellensucher in WDP,
lassen sich ganz leicht die Verbindungsdaten herausfinden
und was es für eine Verbindung ist. |
|
Bild zu Punkt 20 - 27 |
|

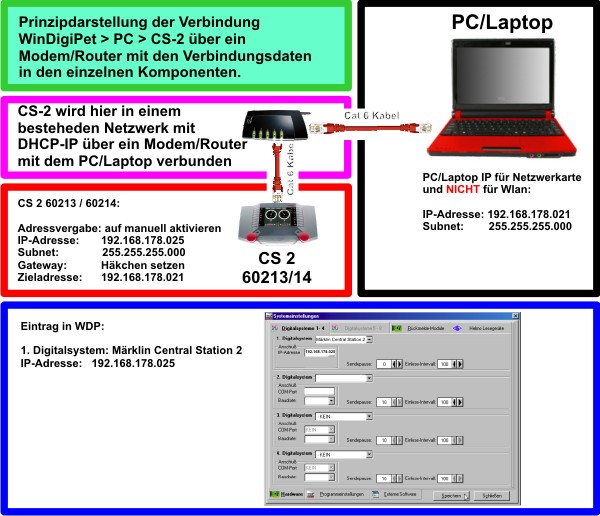

Hier sehen Sie noch einmal alles in der Zusammenfassung |
|
|
|
Tipps, FAQ, Hilfe |
|
Info:
Die Subnetmaske 255.255.255.0 sagt, dass alle Rechner bei denen
die ersten drei Zahlen in der IP-Adresse gleich sind und zu
einem Netz gehören, sich auch direkt ohne eine Zwischenstation
(Gateway) finden können
Wichtig ist zu wissen, dass die einzutragende
Zieladresse (IP) in der CS-2 die sein muss, die des MoBa PC´s bzw. Laptops.
Dabei spielt es keine Rolle ob nun über Crossover, Switch oder
Modem/Router
verbunden wird.
Auch nicht wenn die IP-Adresse mittels DHCP oder fester
IP-Adresse vergeben wird.
Die für die CS2 einzutragende IP-Adresse in WinDigiPet, muss die
IP-Adresse der CS-2 im Netzwerk sein.
Auch hier spielt es keine Rolle ob Sie über Crossover, Switch
oder Router/Modem
verbunden wird.
Auch nicht wenn die IP-Adresse mittels DHCP oder fester
IP-Adresse vergeben wird.
Es ist auch nicht zu vergessen, den Haken in der CS-2 bei Gateway
zu setzen.
Es kann vorkommen, dass die CS-2 schon mal muckt. Wenn an dem so
sein sollte, starten Sie die CS-2 nach jedem Eintrag neu.
Mit diesem Trick habe ich meine CS-2 ans laufen mit WDP bekommen.
Sollte die CS2 noch immer nicht kommunizieren wollten, dann
überprüfen Sie mal ihre Firewall
und geben Sie die entsprechenden Ressource(n) frei. Falls Sie
über ein Modem/Router eine Verbindung hergestellt haben, kontrollieren
Sie auch dort bitte mal die Einstellungen und Freigaben der Firewall. |
|
|
