CS-2 Anbindung an den PC mit WDP |
|
Hier sollen die
verschiedenen Verbindungsmöglichkeiten der CS-2 mit dem PC incl.
WDP dargestellt und erläutert werden. Ich gehe davon aus, dass
Ihr PC und Ihr Netzwerk funktionsfähig und alle Treiber
Ordnungsgemäß funktionieren. Falls Sie noch kein
funktionierendes Netzwerk besitzen, können Sie
HIER nach dieser Anleitung, Ihres einrichten und
Konfigurieren. Dass Ganze hier beruht auf Windows XP
Pro, WDP 2009.3 Pro und der CS-2 von Märklin. |
|
|
|
|
Verbindung
CS-2 > Hub/Switch > PC > WDP |
|
Wenn man zwei oder mehrere PC´s in einem vorhandenen Netzwerk
mit der CS-2 verbinden möchte, geschieht dies in der Regel mit
einem Hub bzw. Switch. Der grobe Unterschied zwischen einem Hub
und einem Switch ist unter anderem, dass das Hub nur eine
vordefinierte Geschwindigkeit verarbeitet,
egal wie schnell die anderen sind. Verarbeitet ein Hub z. B. nur
10MB/sec., dann kann die Karte des PC´s 1000MB/sec. haben, die
Daten können trotz alledem nur mit 10MB/sec. verarbeitet werden.
Einem Switch ist das egal, es ist mit den Datenraten flexibel
und passt sich der jeweiligen Karte an.
Natürlich kann man mit einer 1000er nicht auf einer 10ner mit
1000 schreiben, sondern nur mit 10.
Da es fast keine Hubs mehr gibt wird hier auch nur das Beispiel mit
einem Switch aufgezeigt.
Die Verbindung der einzelnen Komponenten geschieht mit einem
Patchkabel. Je höher die Cat-Bezeichnung, je mehr Daten können
dann störungsfrei übertragen werden, vorausgesetzt es ist alles dafür ausgelegt.
Meine Empfehlung sind generell mind. Cat6-Patch-Kabel für eine
schnelle und sichere Übertragung zu nehmen. |
|

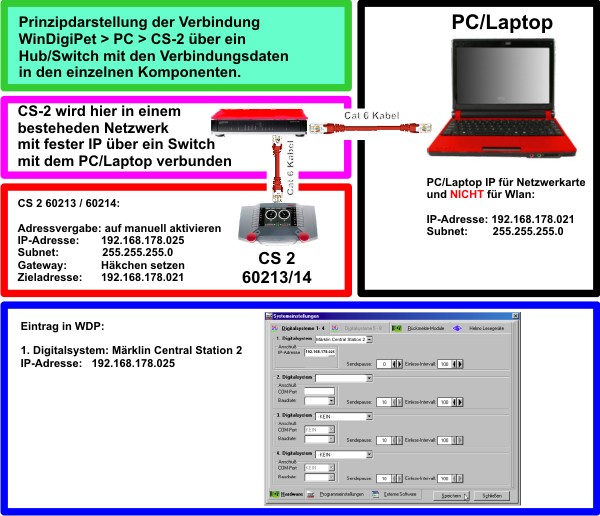

Prinzipdarstellung |
|
01.
Als erstes verbinden wir den MoBa-PC/Laptop mit der CS-2 an das
Switch
02. Starten des PC´s bzw. Laptop für die
Modellbahn-Steuerung
03. Nun sollte nach dem hochfahren des
MoBa-PC´s/Laptop eine Anzeige auf dem Switch aufleuchten
04. Öffnen Sie dann in der Reihenfolge die
Systemsteuerrung >
Netzwerkverbindung
05. Klicken Sie mit der rechten Maustaste auf
LAN-Verbindung und dann mit Links auf
Eigenschaften.
06. Einen Klick mit der rechten Maustaste auf
Internetprotokoll TCP/IP und danach auf
das Button
Eigenschaften. Dann
sollte dort das Fenster Eigenschaften von
Internetprotokoll zu sehen sein
07. Bitte notieren
Sie sich die IP-Adresse und die Subnetzmaske. In unserem
Falle die
IP-Adresse:
192.168.178.021
Sudnetzmaske:
255.255.255.000
|
|
Bild zu Punkt 3 - 7 |
|
08. Schließen Sie alle geöffneten Fenster auf
Ihrem Bildschirm und starten Sie Ihre CS-2
09. Gehen Sie in das Menu Setup
und danach auf IP, dann
sollte Ihr Bildschirm wie unten aussehen
10. Die Zieladresse ist die Netzwerkadresse
Ihres PC´s die Sie sich unter
Punkt 07 notiert haben
11. Geben Sie folgendes in die freien Felder der
CS-2 ein
Adress-Vergabe: manuell
CS-IP-Adresse:
192.168.178.025
CS-IP-Netzmaske:
255.255.255.000
Gateway starten:
Häkchen setzen
Ziel-Adresse:
192.168.178.021
12.
Den Haken bei Gateway als letztes aller Eingaben setzen und neu
booten
13.
Ein Tipp aus meiner Erfahrung mit
der CS-2.
Sie gebockte bei den eingegeben Daten, sie zu
speichern.
Habe sie dann nach jeder Eingabe neu gebootet und siehe
da, es funktionierte
14. Das ganze sollte dann wie auf dem Bild
unten aussehen |
|
Bild zu Punkt 7 - 14 |
|
15. Nun starten Sie WDP auf Ihrem PC/Laptop |
16. Öffnen Sie dort die Systemeinstellung
und klicken auf den Reiter Digitalsysteme 1-4 |
17. Tragen Sie unter 1. Digitalsystem
die Märklin Central Station 2
ein |
18. Unter Anschluss IP-Adresse tragen
Sie bitte 192.168.178.025
ein |
19. Verlassen Sie nun die Systemeinstellung mit dem Button
Speichern und dann Schließen |
20. Schließen Sie nun alle Fenster und starten WDP neu |
21. Nach dem Neustart von WDP, sollte nun die CS-2 angemeldet
sein. |
22. Sollten Sie mehrere Netzwerkkarten in Ihrem Rechner haben,
können Sie mit Hilfe des
Schnittstellensuchers in WDP, die richtige IP-Adresse
rausfinden. |
|
Bild zu Punkt 14 - 22 |
|
Hier sehen Sie noch einmal alles in der Zusammenfassung |
|
|
|
Tipps, FAQ, Hilfe |
|
Info:
Die Subnetmaske 255.255.255.0 sagt, dass alle Rechner bei denen
die ersten drei Zahlen in der IP-Adresse gleich sind und zu
einem Netz gehören, sich auch direkt ohne eine Zwischenstation
(Gateway) finden können.
Wichtig ist zu wissen, dass die einzutragende
Zieladresse (IP) in der CS-2 die sein muss, die des MoBa PC´s bzw. Laptops.
Dabei spielt es keine Rolle ob nun über Crossover, Switch oder
Modem/Router
verbunden wird.
Auch nicht wenn die IP-Adresse mittels DHCP oder fester
IP-Adresse vergeben wird.
Die für die CS2 einzutragende IP-Adresse in WinDigiPet, muss die
IP-Adresse der CS-2 im Netzwerk sein.
Auch hier spielt es keine Rolle ob Sie über Crossover, Switch
oder Router/Modem
verbunden wird.
Auch nicht wenn die IP-Adresse mittels DHCP oder fester
IP-Adresse vergeben wird.
Es ist auch nicht zu vergessen, den Haken in der CS-2 bei Gateway
zu setzen.
Es kann vorkommen, dass die CS-2 schon mal muckt. Wenn an dem so
sein sollte, starten Sie die CS-2 nach jedem Eintrag neu.
Mit diesem Trick habe ich meine CS-2 ans laufen mit WDP bekommen.
Sollte die CS2 noch immer nicht kommunizieren wollten, dann
überprüfen Sie mal ihre Firewall
und geben Sie die entsprechenden Ressource(n) frei. Falls Sie
über ein Modem/Router eine Verbindung hergestellt haben, kontrollieren
Sie auch dort bitte mal die Einstellungen und Freigaben der Firewall. |
|
|
